CPLD和嵌入式系统怎样设计与实现高速数据采集系统？下面东莞立象就为大家分析下其中原理。
1系统结构

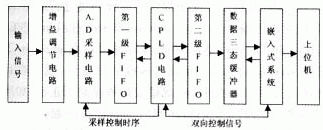

高速数据采集系统由高速ADC、CPLD、FIFO和嵌入式系统组成，系统结构如图1所示。
图系统结构
2嵌入式操作系统—Linux
Linux作为嵌入式操作系统有以下几大优点：
(1)可应用于多种硬件平台；(2)源代码公开；(3)微内核直接提供网络支持；(4)高度模块化使添加部件非常简单。
硬件设计

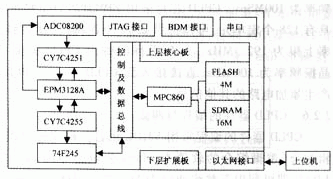

整个数据采集板采用双层设计，上层是嵌入式系统的核心板，包括嵌入式系统CPU、FLASH和SDRAM等系统基本配置。MPC860的控制总线与数据总线通过核心板100线×3的接口插座与下面的扩展板各芯片通讯。硬件的结构框图见图2。
图2硬件框图
嵌入式系统的CPU选用Motorola的MPC860芯片。它内部集成了微处理器和一些控制领域的常用外围组件，特别适用于互联网络和数据通信。MPC860PowerQUICC通信处理器可以根据用户的不同要求提供2～4个串行通信控制器、数据缓存，各种级别的网络协议支持。该处理器专为宽带接入设备如路由器、集线器、交换机和网关等设计。
系统内存
系统内存由3部分组成，MPC860内部集成了4KB数据Cache，以及片外扩展的Flash和SDRAM。Flash为2片Am29LV160D，总容量为4MB×8bit，用来存放ppcboot.bin和linux.bin文件。SDRAM采用2片K4S641632F，总容量为16MB×8bit。
通用外设
MPC860的4个串行通信控制器(SCC)支持以太网、HDLC/SDLC、HDLC总线(用以实现基于HDLC的局域网)、AppleTalk、UART、比特流透明传输、基于帧的透明传输(CRC可选)、支持PPP(PointtoPointProtocol)的异步HDLC等标准协议，只需很少的外围芯片就可以实现串行口和USBSlave接口。MPC860外扩一片LXT905PC就方便地实现了一个10BASET的以太网接口。
嵌入式系统调试
MPC860处理器支持BDM(背景调试模式)，完成板卡硬件检测、下载、运行、烧写FLASH、内核调试、单步调试等*底层的调测功能。在背景调试模式下，通过向CPU发送命令，可以实现对寄存器、系统存储器的访问。
另外，在调试时还可以使用Motorola公司的PowerTAPPro仿真器和CodeWarriorIDEforPowerPC编译环境在windows下进行应用程序的开发和调试。
A/D转换和CPLD电路
A/D采样采用的器件为ADC08200，精度为8位，采样频率由20MSps至200MSps，本电路中的A/D采样频率为100MSps。CPLD芯片采用EPM3128ATC144-5，具有128个宏单元，可以提供2500个逻辑门，计数频率上限为192.3MHz。A/D采样时钟由CPLD提供。晶振频率为100MHz，直接接入到CPLD中，由CPLD产生累加电路的其他信号。
CPLD器件的编程与调试
CPLD器件的编程采用VHDL语言。程序经过逻辑综合(逻辑综合的软件为Altera公司的QuartusⅡ4.0)后即可利用下载线通过JTAG(联合测试行动组)接口将逻辑综合生成的*.pof文件烧写到CPLD器件中，然后即可测试芯片的功能。
FIFO数据缓存电路
从图1可以看出，系统中包含两级FIFO。第一级FIFO芯片采用1片CY7C4251，容量为8KB×9bit，工作频率为100MHz。第二级FIFO采用2片CY7C4255并联，容量为8KB×36bit，但实际上只用了24bit数据宽度，因为8bit的A/D转换数据累加10000次，24bit就能满足系统的功能要求。
软件开发
该数据采集系统的软件编程包括两部分，一部分是MPC860嵌入式系统的编程；另一部分是CPLD的编程。关于CPLD的编程模式见2.2.6，这里只介绍嵌入式系统的软件开发模式。
本系统采用交叉编译的方式进行Linux应用程序的开发和调试，先将应用程序在宿主机上调试通过后，再移植到目标板。这种模式适合于大型复杂的应用，优点是程序调试方便但移植需要做一些工作。其开发流程如图3所示。
图3嵌入式系统的开发过程
系统总的工作过程为：由MPC860发送一个START高电平给EPM3128，EPM3128接收到此信号后，产生2000个10ns的脉冲信号给ADC08200，采样后的数据存放在CY7C4251中。EPM3128产生CY7C4251的读脉冲依次读取FIFO中的数据并将其与从CY7C4255中取来的24位数据相加后再送回到CY7C4255中，每次累加在40ns中完成。这样循环10000次，就完成了数据的累加。累加完成后，EPM3128发送IRQ中断请求信号至MPC860，MPC860响应中断在IO口上产生READ低电平读信号，CPLD产生CY7C4255的读使能信号将数据读出送至三态缓冲器74F245，MPC860读取数据时发送OE信号选通数据三态缓冲器74F245将数据读出至MPC860数据总线，接收完数据通过网口将数据发送给上位机处理。累加结果的读取过程如图4所示。
图4累加结果的读取过程
本文介绍的高速数据采集系统实现了分布式光纤温度传感器测温系统中噪声的有效抑制，具有速度快、可靠性高的特点。另外由于CPLD的可编程性，可以对该电路板加以改造用在其他的高速数据采集场合。
